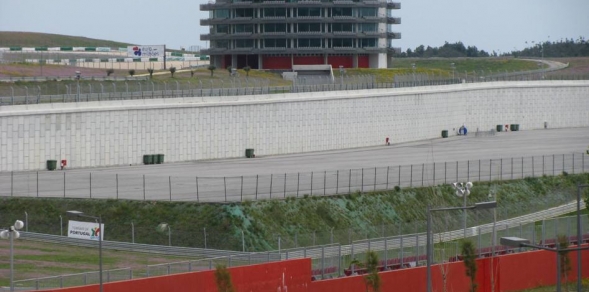

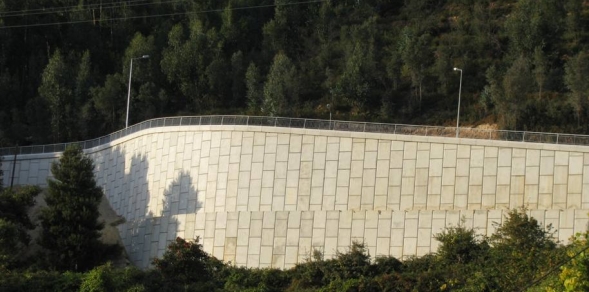

MUROS TIPO TERRA REFORÇADA

A FARCIMAR, Lda. adquiriu, em 2002 para todo o território nacional, a licença de exploração da patente do sistema FRAGILIDADE DIRIGIDA (F. D. System) e em 2013 patenteou o Sistema SMART WALL, para a realização de encontros de obras de arte e muros de terra armada / terra reforçada.

O enorme sucesso alcançado foi imediato e a prova-lo estão os cerca de 75.000 m2 de muros construídos em Portugal nos primeiros cinco anos e meio de exploração da licença, e tendo à data cerca de 200.000m2 de muros do tipo terra reforçada construídos.
Isso deve-se ao facto do muro tipo terra reforçada permitir a utilização de painéis (em betão armado) com grande altura e substanciais vantagens tanto na montagem como no funcionamento.

Vantagens de montagem:
Alto rendimento;
Grande independência com o movimento de terras (aterro);
Facilidade, rapidez e perfeição sem esforço;
Maior economia.

Vantagens de funcionamento:
Não necessita fundações;
Possibilidade de alcançar alturas superiores a 20 mts;
Melhor comportamento frente a solos de baixa qualidade;
Melhor comportamento sísmico;
Aptidão para obras inundáveis.

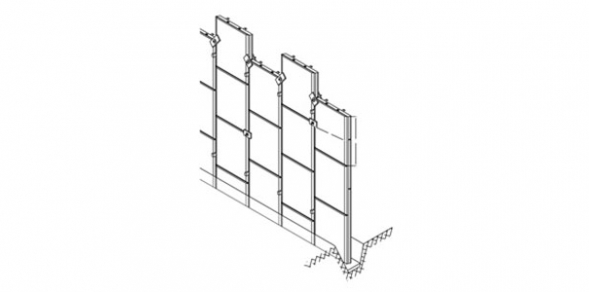

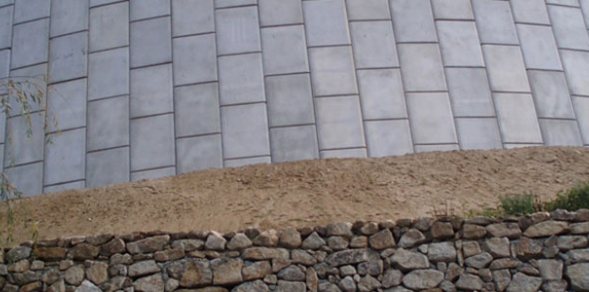

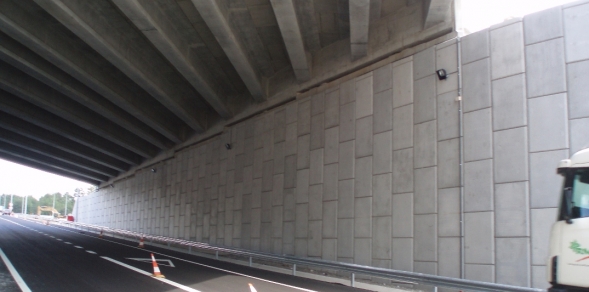

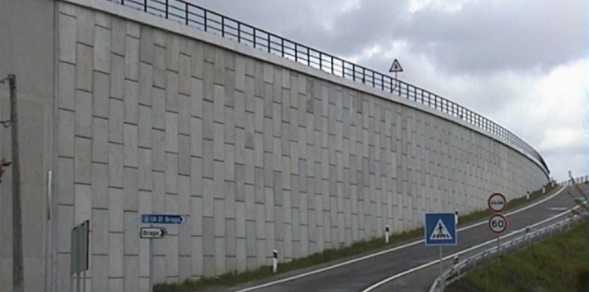

Definem-se como muros de terra reforçada as estruturas de contenção compostas pelos seguintes elementos:

– Paramento composto pelo menos de uma importante faixa inferior de placas / painéis com linhas de fragilidade (fractura preferente) que lhe proporcionam monolitismo e deformabilidade simultâneos;
– Soleira de assentamento e massa de cravamento / encastramento ou “cunha de sustentação” dos painéis (ambos de betão pobre);
– Solos de aterro seleccionados com material granular seguindo as prescrições técnicas;
– Armaduras de aço galvanizado dispostas em camadas horizontais e fixas por um dos seus extremos ao paramento;
– Elementos separadores e dispositivos de união firmes porém flexíveis entre placas do paramento;
– Lâminas de geotextil dispostas sobre as juntas no tardoz.

CARACTERÍSTICAS TÉCNICAS
Betão
• Classe de resistência mínima – C30/37;
• Dimensão máxima do Inerte – 22mm;
• Classe de consistência do betão – S1;
• Classe do teor de cloretos – Cl 0.10 (Cl- < 0.10 % por massa de cimento);
• Classe de exposição – de acordo com as exigências regulamentares;
Aço
Armadura dos elementos pré-fabricados:
• Em varão e malha electrosoldada A500 NRSD e/ou A500 ER

Armaduras de reforço em Aço Galvanizado lisas ou nervuradas:
• Rm – 410 N/mm2;
• Galvanização – 600 g/m2 (dupla face)
Recobrimento das armaduras – de acordo com a classe de exposição.

DIMENSIONAMENTO
A veri?cação da estabilidade das estruturas do tipo terra reforçada é efetuada seguindo os procedimentos referidos em “Les Ouvrages en Terre Armée – Recommandations et Régles D’Art” (LCPC-SETRA, 1979) e toma ainda em consideração as recomendações constantes EN N14475 “Execution of special geotechnical works – Reinforced ?ll” (2006).

As condicionantes de cálculo obedecem ao definido pelo cliente / projeto base e tomam em consideração a tipologia de utilização da estrutura de suporte a construir e as recomendações do sistema patenteado.

A análise é desenvolvida e implementada pelo departamento técnico da Farcimar com estreita colaboração com consultores externos especialistas na área de geotecnia, através de cálculo automático em que se avalia a estabilidade externa local e global bem como a estabilidade interna quer em condições estáticas quer em condições dinâmicas.

PRODUÇÃO
Os elementos pré-fabricados constituintes do paramento dos muros tipo terra reforçada são produzidos pelo processo que designamos de moldagem manual, em mesas metálicas de elevada robustez com vibração acoplada realizada através de vibradores pneumáticos de alta-frequência, o que permite a obtenção de peças com elevada qualidade e rigor, apresentando um acabamento perfeito.
O sistema de fabrico utilizado permite a produção de painéis com diferentes modulações, de acordo com as necessidades de cada projeto, bastando para isso fazer pequenos ajustes nos elementos amovíveis (divisórias).
O processo de fabrico dos painéis pré-fabricados de betão armado constituintes do paramento dos muros tipo terra reforçada engloba as seguintes tarefas:
• Preparação dos moldes;
• Montagem das armaduras, das platinas de ligação e demais acessórios;
• Betonagem;
• Cura no molde;
• Desmoldagem;
• Armazenamento.

QUALIDADE
Após implementação da norma harmonizada de referência e posterior auditoria da entidade auditora SGS no início do ano de 2011 foi atribuído à FARCIMAR o certi?cado de Marcação CE relativo ao controlo de produção em fábrica dos elementos de muros de Suporte Pré-fabricados em betão por cumprimento dos requisitos da Norma Harmonizada EN 15258:2008.
O dimensionamento, a produção e controlo dos elementos pré-fabricados em cumprimento com a norma harmonizada e com as especificações da patente, associados à versatilidade e robustez dos equipamentos produtivos e estes manuseados por equipas operativas experientes, permite a obtenção de peças com elevada qualidade e rigor com o máximo de rentabilidade.

MONTAGEM
O processo de execução de um muro tipo terra reforçada é devidamente descrito no documento “Guia de montagem” a entregar ao cliente como parte integrante do projeto de execução.
Além do projeto especifico dos muros tipo terra reforçada e do fabrico e transporte dos painéis pré-fabricados de betão, a Farcimar também efetua a sua montagem em obra, o que ocorreu na totalidade das obras fornecidas até à presente data.
A execução de um muro tipo terra reforçada compreende essencialmente as seguintes etapas:
• Escavação geral e preparação da plataforma base do maciço de terras reforçadas;
• Construção de uma soleira de nivelamento em “betão pobre” que serve de base para pousar os painéis pré fabricados do paramento;
• Aplicação dos painéis de betão, escorando-os e colocando os “fixadores” entre os painéis;
• Realização da cunha de sustentação / encastramento na base dos painéis mediante a colocação de “betão pobre”;
• Colocação de tiras de geotextil nas juntas entre painéis;
• Aterro com material controlado até ao nível da primeira camada de armaduras de reforço que estabelece o projeto;
• Aterro com material controlado até ao nível da linha de encastramento numa banda imediata ao paramento exterior do muro;
• Colocação sucessiva das armaduras de reforço e camadas de terrapleno até ao coroamento das placas de betão;
• Colocação sucessiva de painéis superiores, se as houver, seguindo o encadeamento de colocação de armaduras, camadas de terrapleno, separadores e juntas entre painéis.
• Retirar todas as cunhas e elementos temporários de fixação;
• Aplicação de Viga de Bordadura se previsto em projeto.
